制磚行業坯體切割、配料、運輸自動化裝備專業制造商;
以機器人和巨型機械手系統實現高速自動碼坯、整理、卸磚。
Enterprise profile
企業概況
制磚行業坯體切割、配料、運輸自動化裝備專業制造商;
以機器人和巨型機械手系統實現高速自動碼坯、整理、卸磚。
亮點一:通用性強,一條生產線,適合多種磚型
亮點二:效率高、產量大,小時最高可達3.2萬標磚
亮點三:布局簡潔、靈活,占地小,易安裝,適合多種場合
亮點四:無托盤設計,綜合使用成本低,多種磚垛形式一鍵切換
亮點五:打包緊實、垛型穩定、故障率低

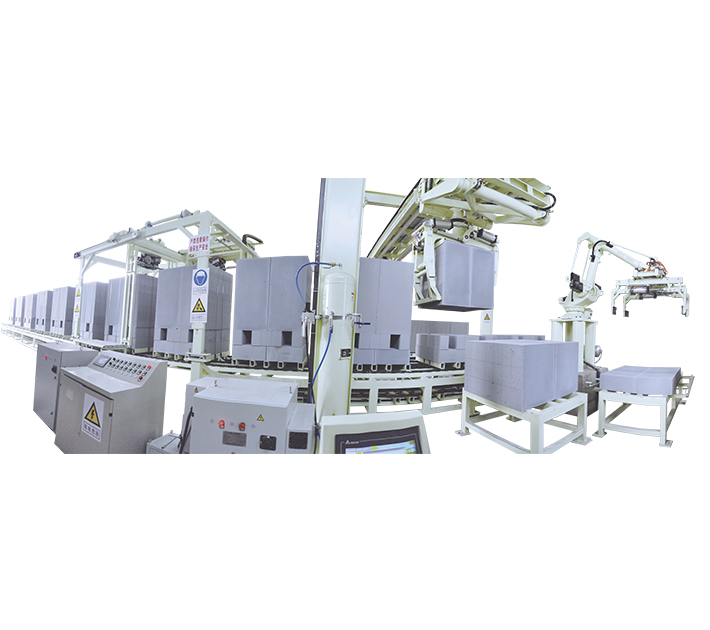

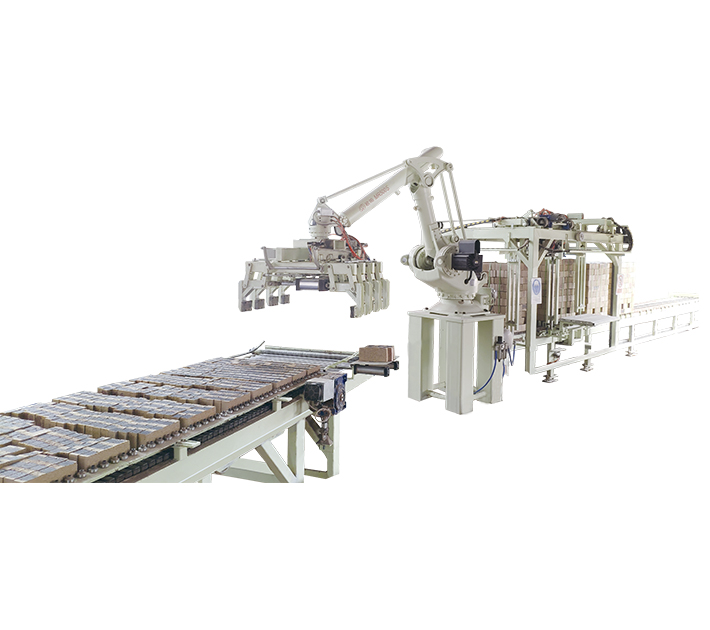

亮點:
無托盤打包,綜合使用成本低
全自動運行,自動化程度高,節省人工
通用性強,一條生產線,適合多種磚型
效率高、產量大,小時可達80-110方。
打包收緊力50-250KG任意可調,適應各類不同捆扎需求
對砌塊損傷小,打包效果整齊牢固
投資分析:
以日產2000方為例:
節省托盤投資數百萬元;
年節約托盤周轉損耗幾十萬元;
擴大銷售半徑,提升綜合收益。

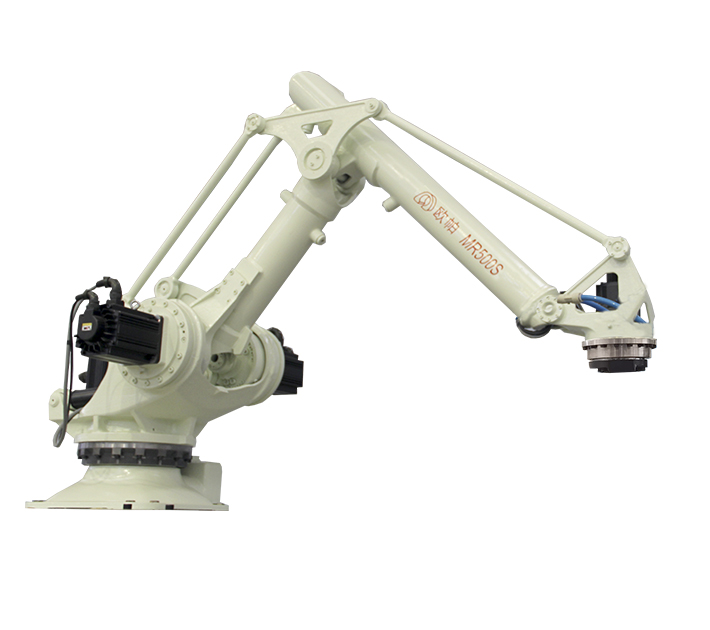

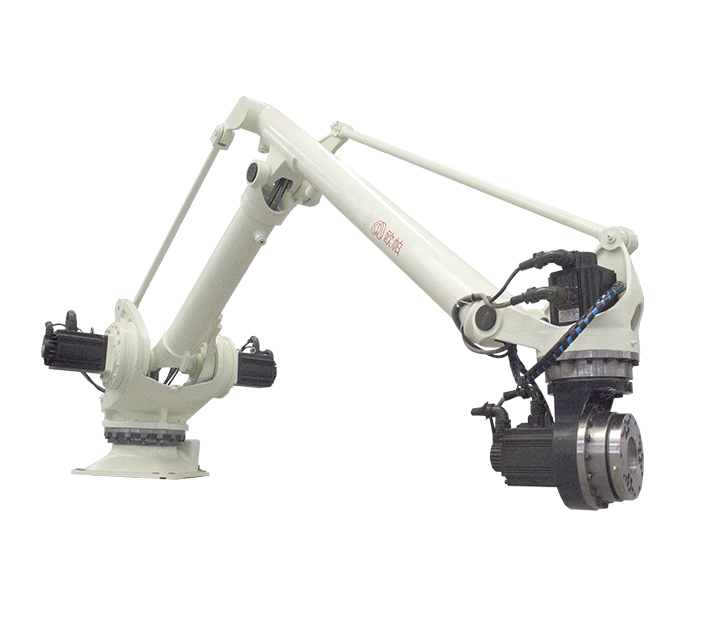

項目/規格 | MR500S |
結構 | 垂直多關節型 |
自由度 | 4 |
負載質量 | 500Kg |
外形尺寸 | 2141×600×1801mm |
最大工作半徑 | 2522mm |
重復定位精度 | ±0.5mm |
本體重量 | 790Kg |
功耗 | 5.5Kw |

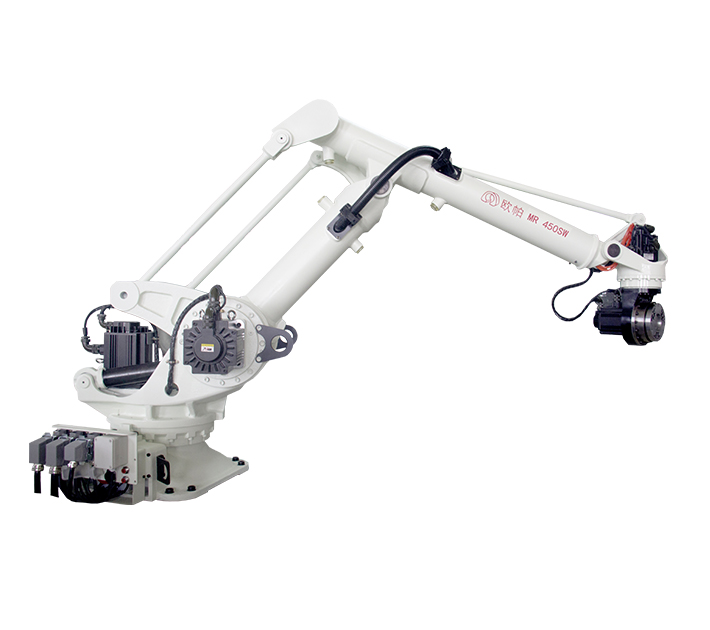

項目/規格 | MR450SW |
結構 | 垂直多關節型 |
自由度 | 5 |
負載質量 | 450Kg |
外形尺寸 | 2141×600×1801mm |
最大工作半徑 | 2617mm |
重復定位精度 | ±0.5mm |
本體重量 | 840Kg |
功耗 | 6Kw |

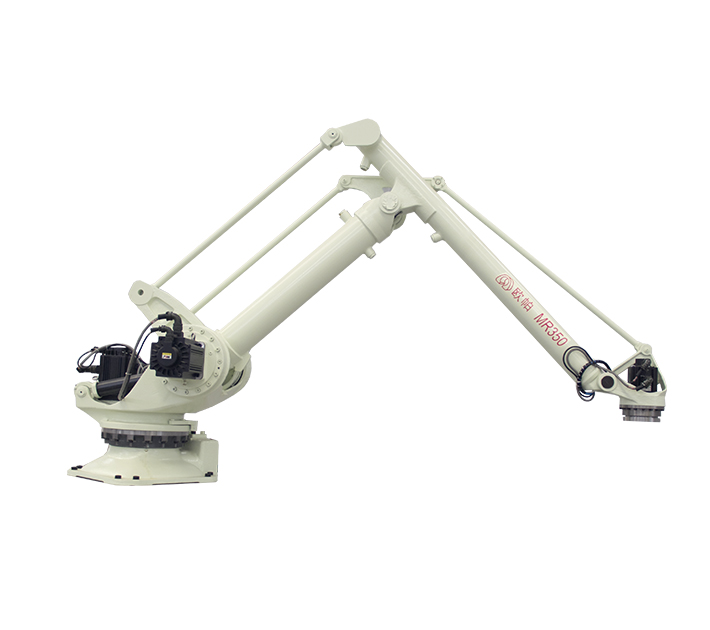

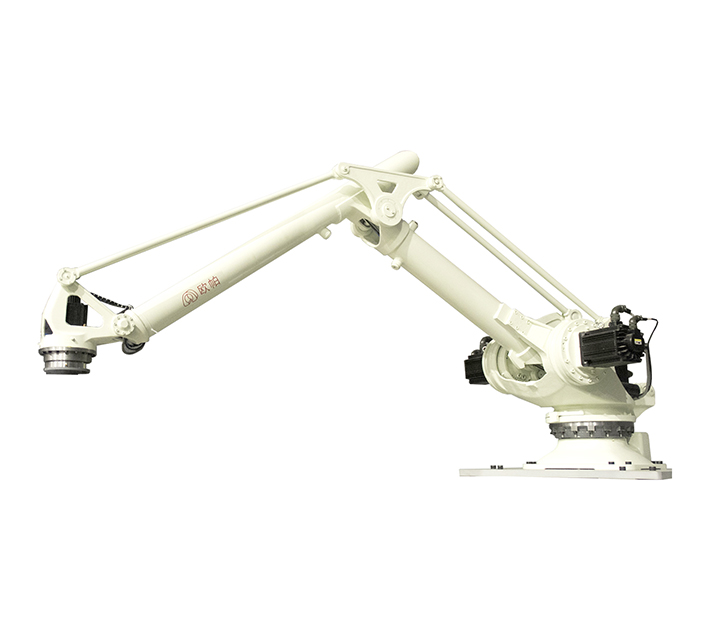

項目/規格 | MR350 |
結構 | 垂直多關節型 |
自由度 | 4 |
負載質量 | 350Kg |
外形尺寸 | 2441×600×2138mm |
最大工作半徑 | 3106mm |
重復定位精度 | ±0.5mm |
本體重量 | 815Kg |
功耗 | 4.8Kw |
項目/規格 | MR300W |
結構 | 垂直多關節型 |
自由度 | 5 |
負載質量 | 300Kg |
外形尺寸 | 2441×600×2138mm |
最大工作半徑 | 3201mm |
重復定位精度 | ±0.5mm |
本體重量 | 865Kg |
功耗 | 5.3Kw |
項目/規格 | MR190 |
結構 | 垂直多關節型 |
自由度 | 4 |
負載質量 | 190Kg |
外形尺寸 | 2441×600×2138mm |
最大工作半徑 | 3106mm |
重復定位精度 | ±0.5mm |
本體重量 | 780Kg |
功耗 | 4.2Kw |
項目/規格 | MR130 |
結構 | 垂直多關節型 |
自由度 | 4 |
負載質量 | 130Kg |
外形尺寸 | 2441×600×2138mm |
最大工作半徑 | 3106mm |
重復定位精度 | ±0.5mm |
本體重量 | 780Kg |
功耗 | 4Kw |

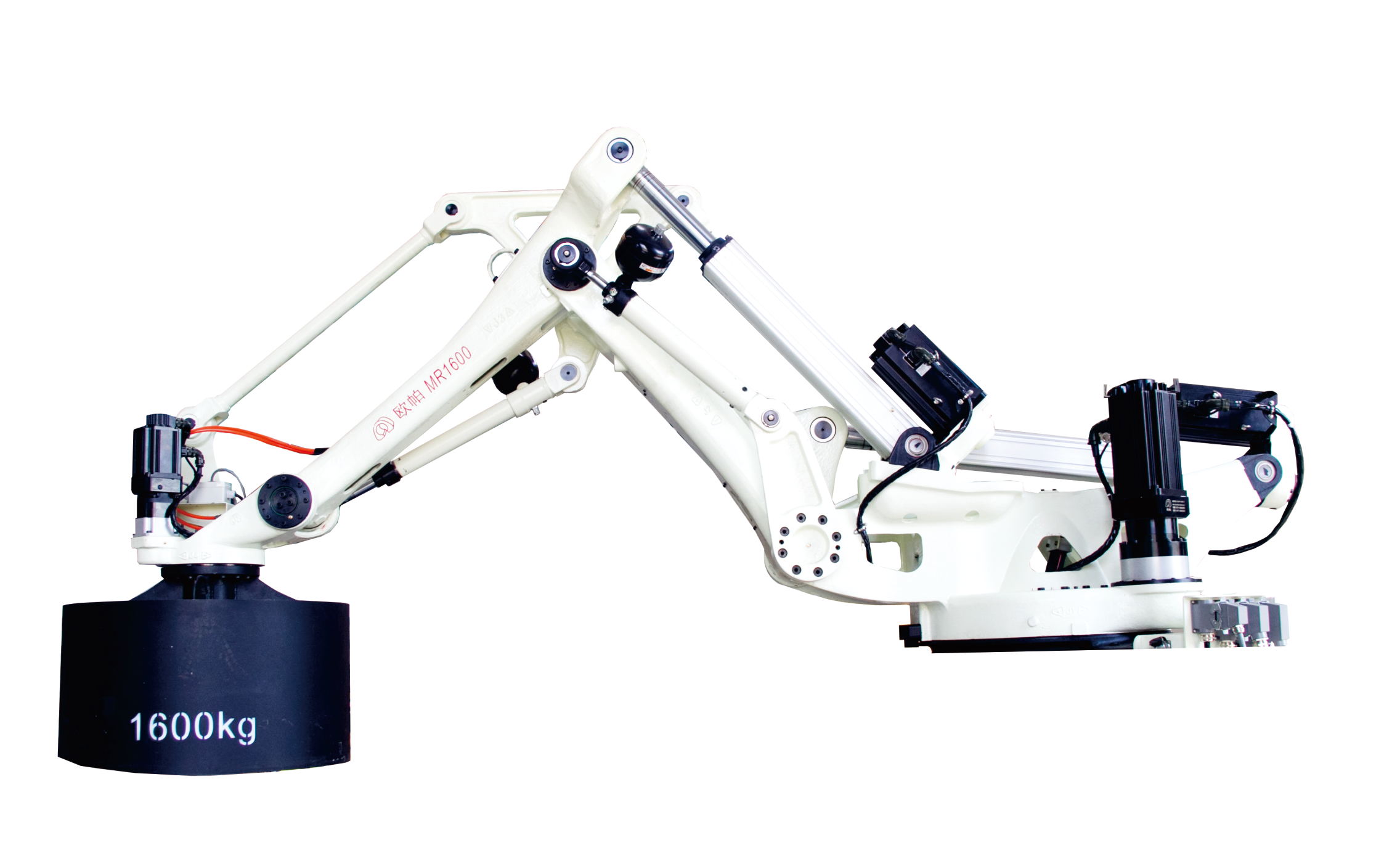

MR1600重型碼垛機器人
突破減速機承載力限制
簡單的全新強力驅動機構代替復雜RV減速機,實現負載能力和耐用性新高度
貢獻給中國制磚行業及世界通用各行業
載重量大
負載能力達到1.6T,強勁耐用
適應多品種和砌塊生產
MR1600能部分替代碼坯機,具有轉換磚型靈活、抓盤成本低的優勢,滿足中高產量
速度快、產能高
MR1600與新技術配合用于隧道窯,可使碼坯速度提高,
重復定位精度高
維修成本低
更換驅動機構部件費用降低九成,保養費用少
售后服務保障
保修期更長,速度更快
簡便易用
設置操作界面全中文,易懂易學;
數據可動態設置,接層接垛更直觀、更容易;
內置可適應十多種磚型程序可瞬時一鍵切換,省時更安全;
可以記錄最近多個班次的產量,方便管理;
MR1000L重型長臂碼垛機器人
突破減速機承載力限制
簡單的全新強力驅動機構代替復雜RV減速機,實現負載能力和耐用性新高度
貢獻給中國制磚行業及世界通用各行業
載重量大
負載能力達到1T,強勁耐用
適用領域更廣
更大的工作半徑,可以實現長距離的平移搬運;
MR1000L工作半徑更可達4.3M,可以使用兩臺機器人滿足斷面軌距17.5M移動式隧道窯;隧道窯亦可實現一臺機器人同時碼放兩臺窯車,磚廠產能投資比高。
維護成本低
更換驅動機構部件費用降低九成,保養費用少
售后服務保障
保修期更長,速度更快
簡便易用
設置操作界面全中文,易懂易學;
數據可動態設置,接層接垛更直觀、更容易;
內置可適應十多種磚型程序可瞬時一鍵切換,省時更安全;
可以記錄最近多個班次的產量,方便管理;

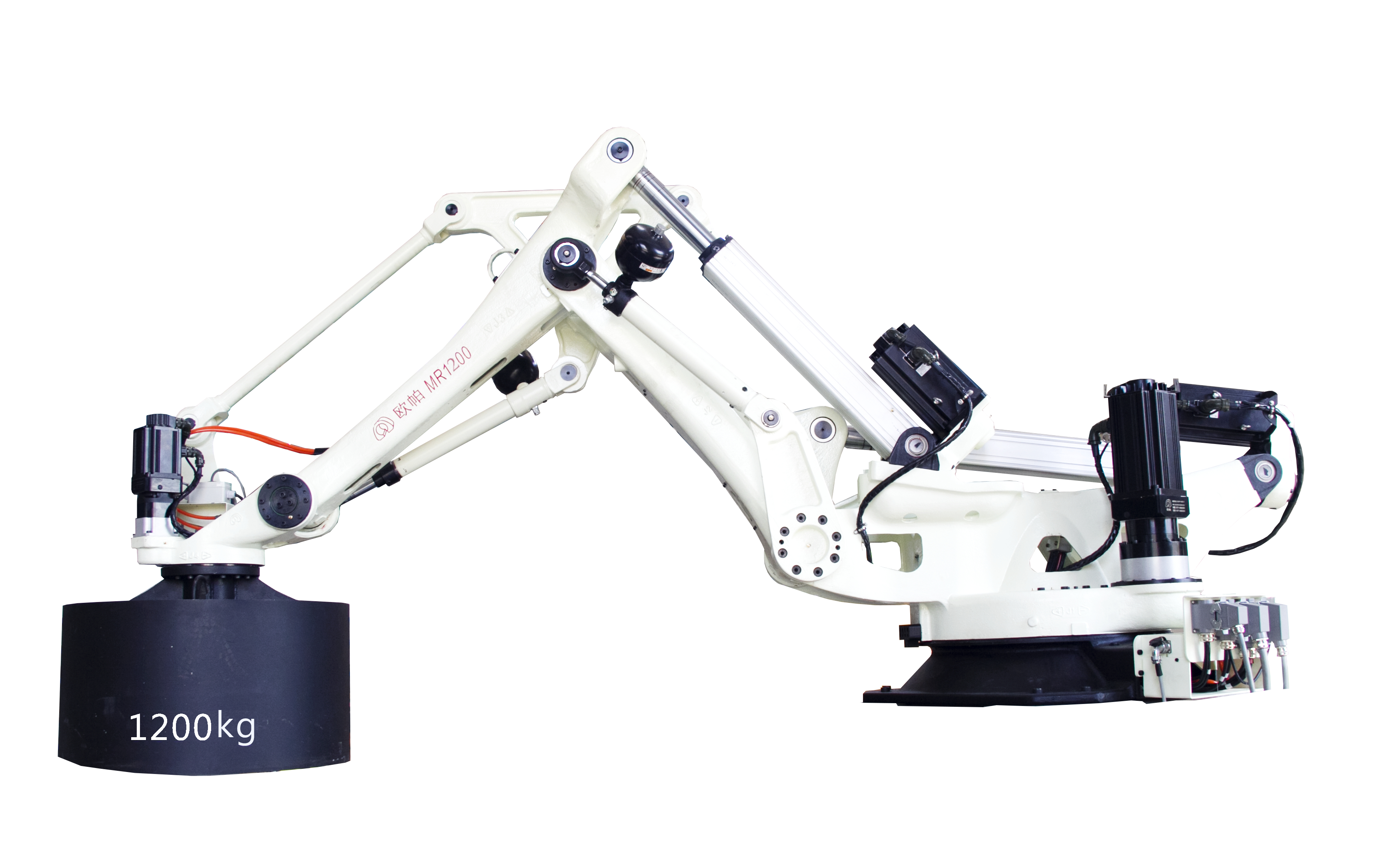

MR1200重型碼垛機器人
突破減速機承載力限制
簡單的全新強力驅動機構代替復雜RV減速機,實現負載能力和耐用性新高度
貢獻給中國制磚行業及世界通用各行業
載重量大
負載能力達到1.2T,強勁耐用
適應多品種和砌塊生產
具有轉換磚型靈活、抓盤成本低的優勢,滿足中高產量
速度快、產能高
MR1200與新技術配合用于移動式隧道窯,可使碼坯速度提高15—30%
重復定位精度高
維修成本低
更換驅動機構部件費用降低九成,保養費用少
售后服務保障
保修期更長,速度更快
簡便易用
設置操作界面全中文,易懂易學;
數據可動態設置,接層接垛更直觀、更容易;
內置可適應十多種磚型程序可瞬時一鍵切換,省時更安全;
可以記錄最近多個班次的產量,方便管理;

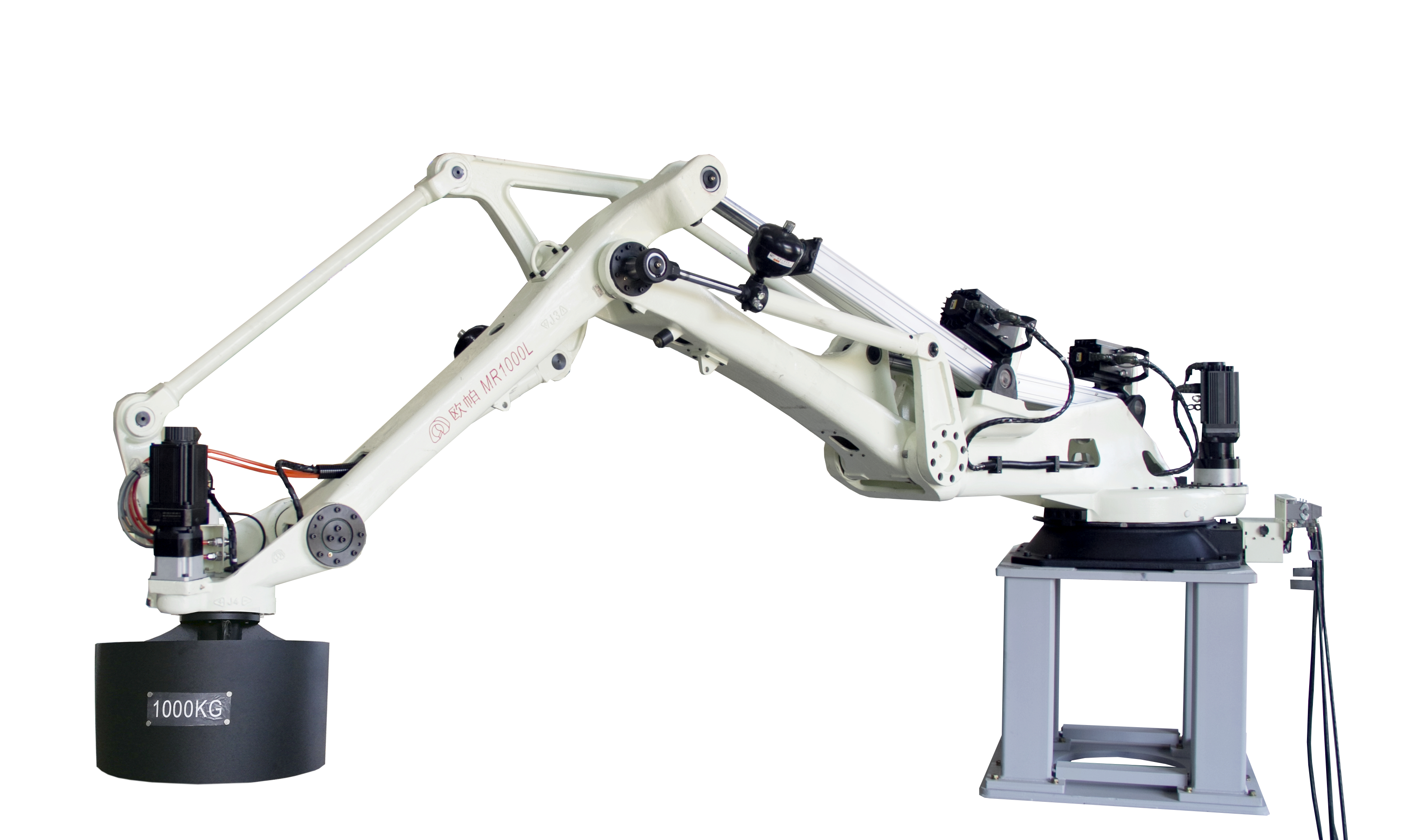

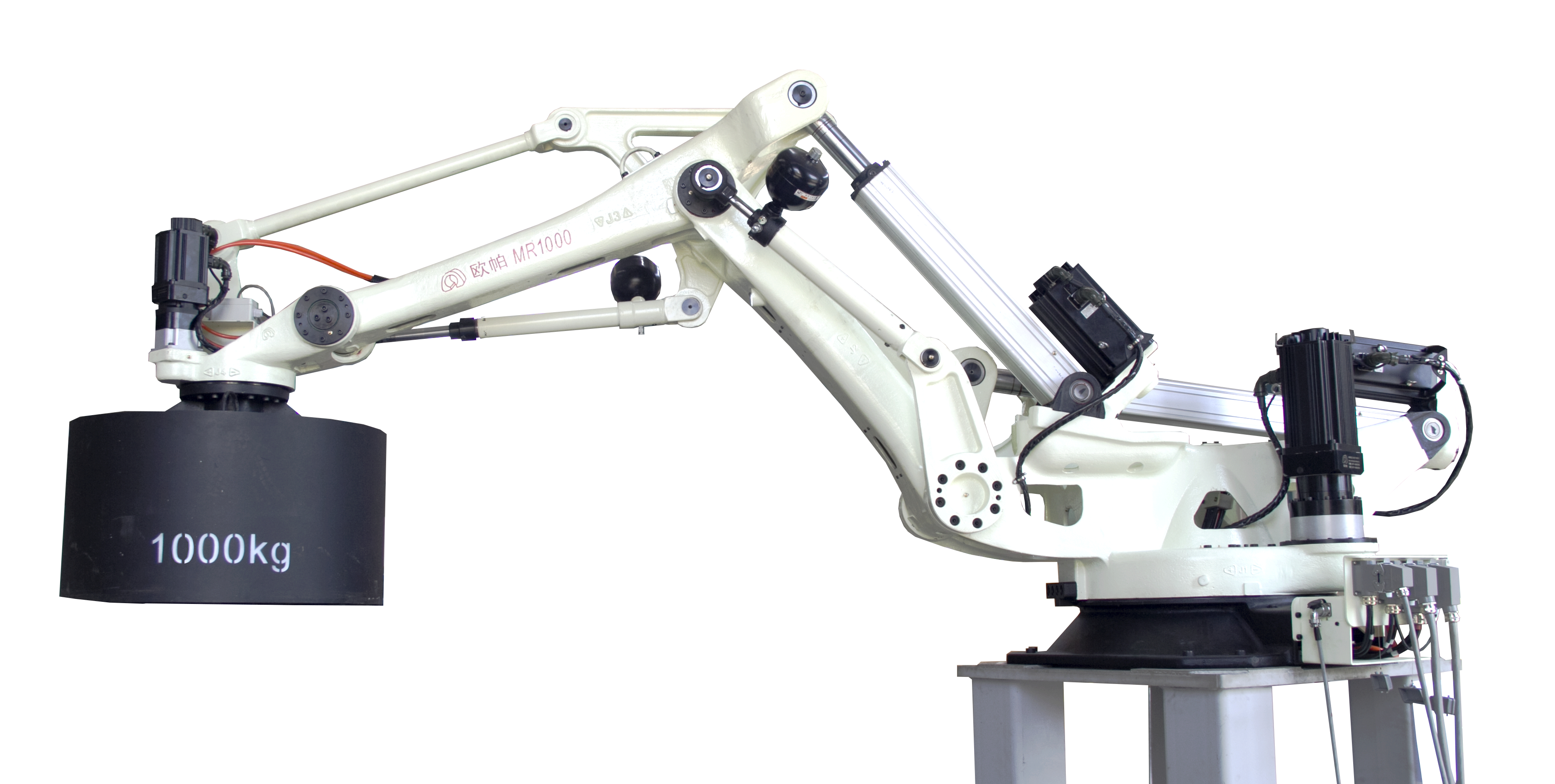

MR1000重型碼垛機器人
突破減速機承載力限制
簡單的全新強力驅動機構代替復雜RV減速機,實現負載能力和耐用性新高度
貢獻給中國制磚行業及世界通用各行業
載重量大
負載能力達到1T,強勁耐用
適應多品種和砌塊生產
具有轉換磚型靈活、抓盤成本低的優勢,滿足中高產量
速度快、產能高
MR1000與新技術配合用于移動式隧道窯,可使碼坯速度提高10—20%
重復定位精度高
維修成本低
更換驅動機構部件費用降低九成,保養費用少
售后服務保障
保修期更長,速度更快
簡便易用
設置操作界面全中文,易懂易學;
數據可動態設置,接層接垛更直觀、更容易;
內置可適應十多種磚型程序可瞬時一鍵切換,省時更安全;
可以記錄最近多個班次的產量,方便管理;
主要特點
1.快速、高產、穩定
2.負荷小,耗能低,安裝便捷
3.伺服電機驅動,自動化程度高
4.整體焊接,強度高
5.碼坯工藝簡潔,運行可靠
6.工藝布置緊湊,靈活,節省空間,現場適應性強
7.多種磚型適應性強

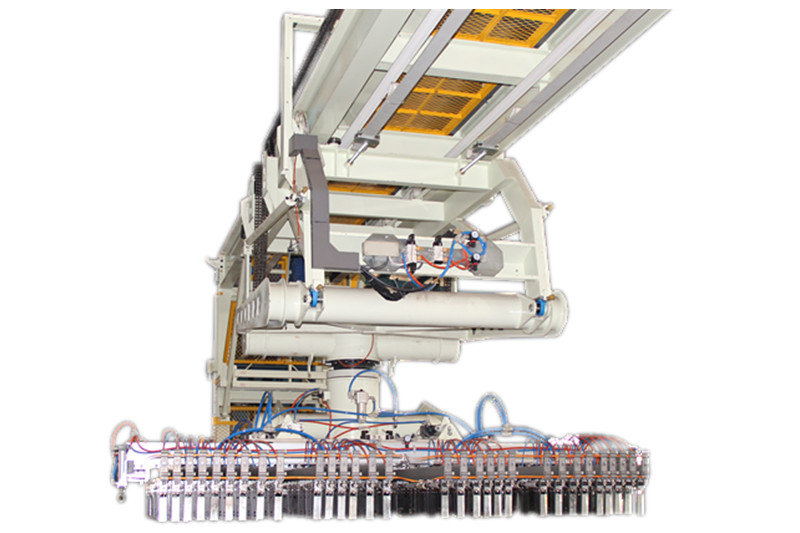

雙頭碼坯機
隧道窯型
五大優勢
1、高速、高產 單個工作循環35秒左右,小時產量3.5—4.4萬。
2、精度高 兩套獨立小抓盤結構單獨旋轉,碼垛整齊、壓縫準確,實現不同垛型要求。
3、耐用性設計 單個抓盤尺寸較小,鋁合金抓片等零部件使用壽命更長,且不易掉坯。
4、適用性廣 適用4300mm—5500mm截面隧道窯及小窯截面的前后雙窯車垛型碼放。
5、節省人力 配置快速更換抓盤裝置,更換抓盤在20min內。

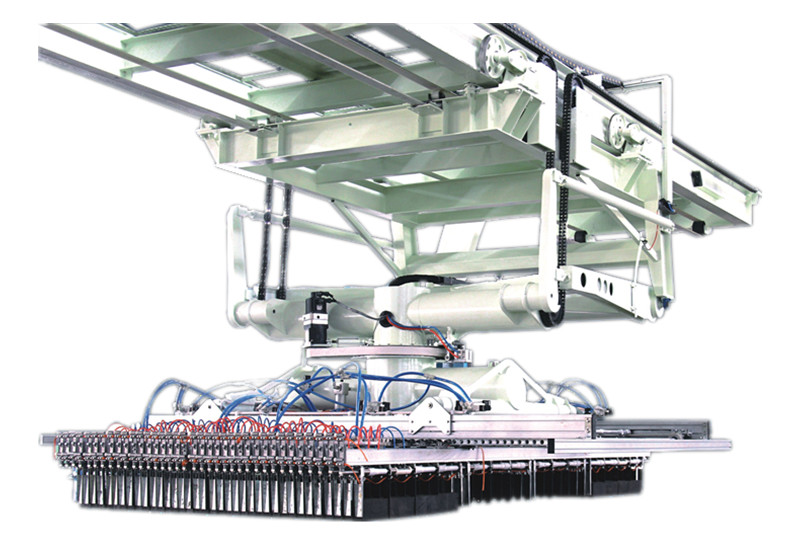

高高速碼坯機
隧隧道窯型(窯斷面≤3m)
主要特點
1、高速,效率高,產能大,小斷面極限產量也可達到3萬/小時;
2、配備快速更換抓盤裝置,更換抓盤在20min內,節省人力。

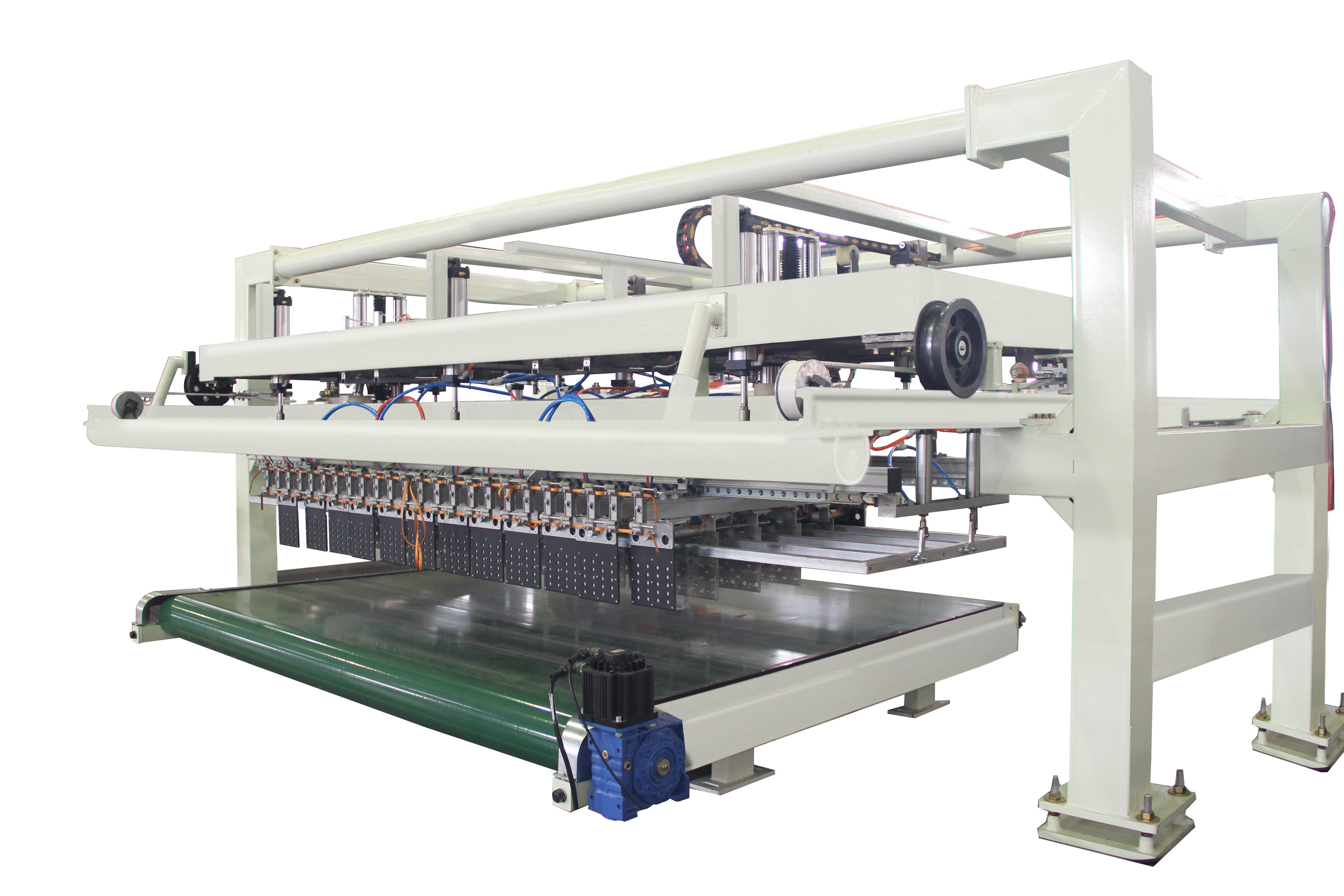

空中編組機
用途
用于磚坯的翻坯、分開磚坯的切割縫隙以及磚坯的模塊編組等,以實現利于多磚型多用途的客戶現場不同的碼坯方式。
多功能
集分坯、翻坯、編組多功能于一體
大產能、高速度
產量相對較高,最大產量超過4.5萬/小時
運行穩定
伺服電機控制,自動化程度高,運行可靠
設計合理
結構緊湊,節省占地空間
節能降耗
負荷小,耗能低,運行成本低
保護坯體
減少運輸環節、減少坯體表面損傷
適用范圍
適用于多種磚型及碼坯方式多變場合

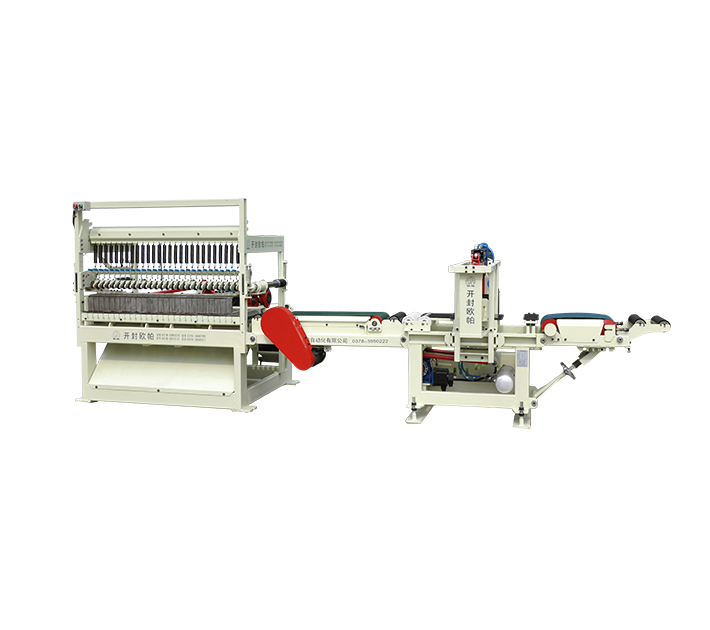

QTB2+QPE1-4(單條)
QTB2+QPE5-8(雙條)
結構特點:
雙鋼絲架結構,斷絲時可快速轉換,不停主機,提高生產效率。新型一體掛絲裝置,更換磚型靈活方便。自動剎車、離合系統,免電機頻啟,延長使用壽命。
規格
單條型QTB2+QPE
切割頻率20次/分鐘
切割高度260mm(特別指定)
泥條長度1750mm-2500mm
雙條型QTB2+QPE
切割頻率14次/分鐘
切割高度260mm(特別指定)
泥條長度1750mm-2500mm

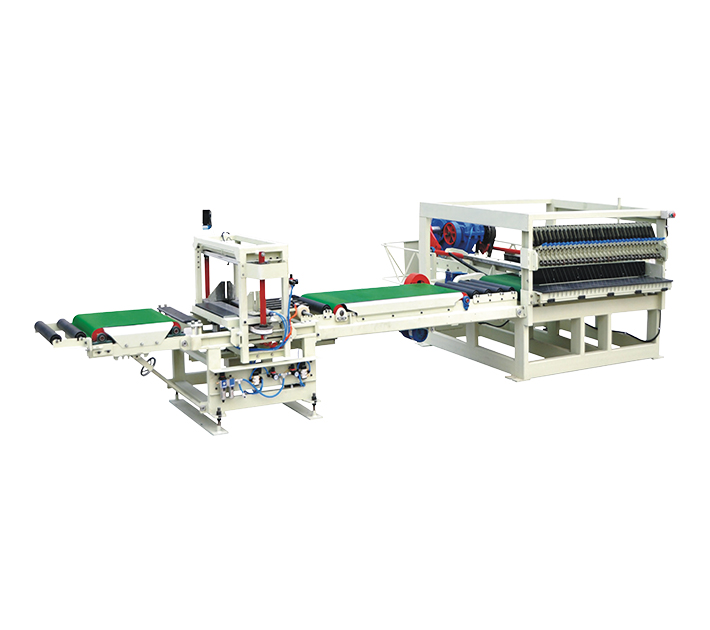

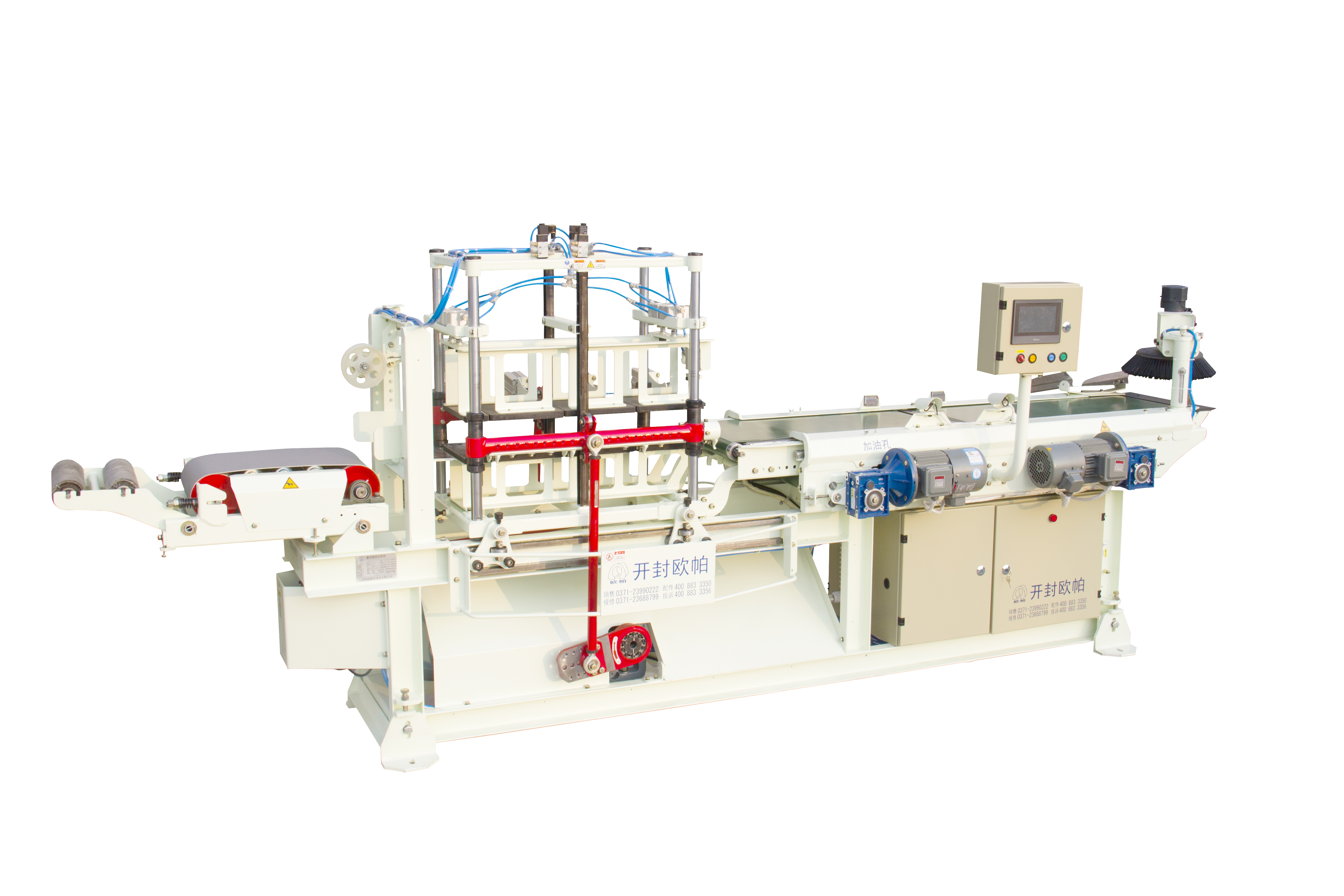

QTB2+QPD1(QPD3/QPD4/QPD5單條)
QTB2+QPD2(QPD6/QPD7/QPD8雙條)
結構特點:
由伺服切條機+11款重型切坯機組成,適合中大型、硬塑半硬塑生產,實現無人或人工操作
規格:
單條型QTB2+QPD
切割頻率20次/分鐘
切割高度260mm(特別指定)
泥條長度1750mm-2500mm
雙條型QTB2+QPD
切割頻率14次/分鐘
切割高度260mm(特別指定)
泥條長度1750mm-2500mm
數控高速切塊機
型號:SKD1
數控高速切塊機(SKD1)
結構特點:
雙伺服控制,動力更強、運行更穩;
數字測長,定尺精確,
垂直切割,坯塊變形較小,適用于高孔洞砌塊的一次切割成型。
加裝自動剔泥頭裝置,滿足后道工序自動碼坯需求。
規格:
泥條截面(寬*高):260*260mm
單次切割長度:≥520mm

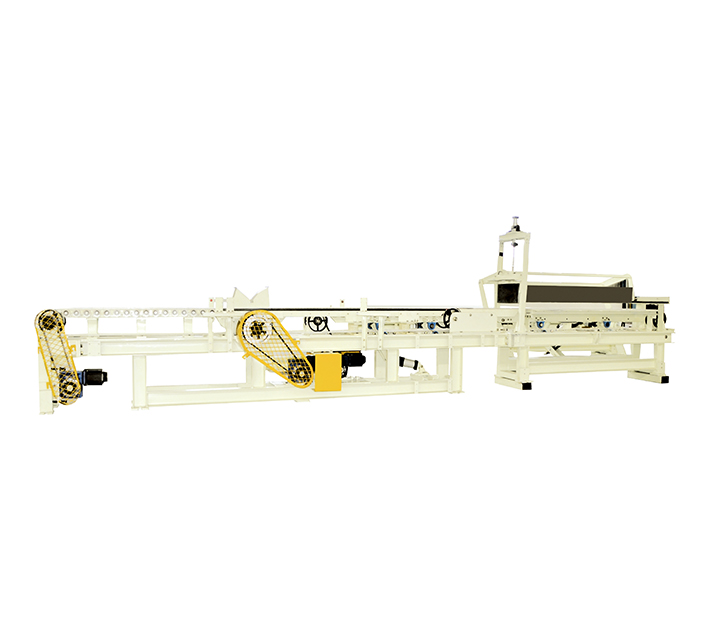

QTF1+QPF1/ QTF2+QPF2/ QTF3+QPF3/ QTF4+QPF4/ QTF5+QPF5
由重型切條機+重型切坯機組成,適合中大型、硬塑半硬塑生產,實現無人或人工操作
結構特點
1、機架結構加強,剛度大,不易變形,使用壽命更長;
2、切坯電機減速機上置,維修接線方便;
3、滑道上置,不積泥,使用壽命長;
4、剎車、離合分離設計,減少電機故障率,提高使用壽命,節約用電量;
5、規格大,范圍廣,更換磚型靈活,行程可調,適應多種磚型;
6、切割長度精確,調節快,定位準,無泥頭,節約耗電,提高產量;
7、運行平穩、剎車回位好、自控直線切坯;
8、遇自動系統故障可人工操作,不影響生產;
9、切坯動力7.5kw(11kw可選),總動力10.5kw;
規格
切割頻率20次/分鐘
切割高度260mm

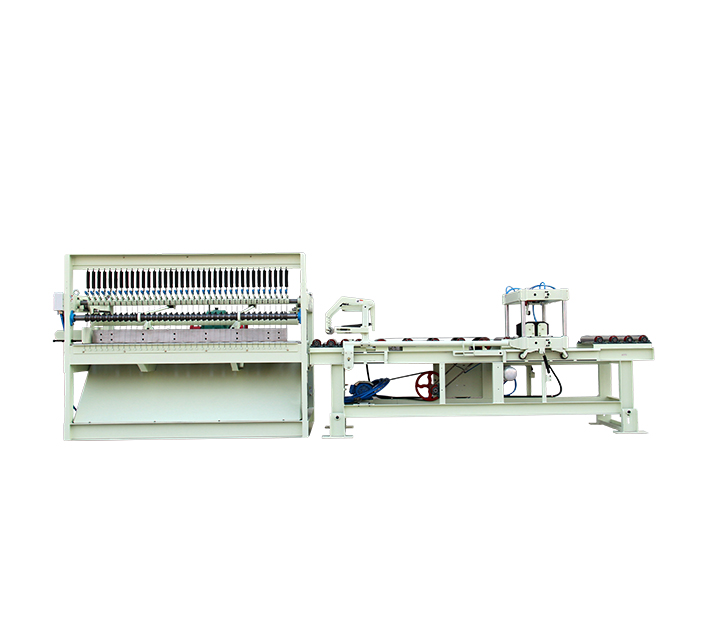

QTA2+QPC1
結構特點:
由數字氣動切條機+10款輕型切坯機組成
適合中小型、硬塑半硬塑生產
實現無人或人工操作
規格:
切割頻率22次/分鐘
泥條長度1430mm
切割高度260mm(特別指定)
寬幅砌塊切割機
型號:SKC1
寬幅砌塊切割機(SKC1)
結構特點
該機使用伺服電機作為主力電源,采用垂直切割方式,切割面平整、尺寸精確,坯塊變形小。
規格:
泥條截面(寬×高):520×260mm
單次切割長度:≥520
極限切割頻率:40次/分
總功率:9.5KW
適用于:
1、薄壁、高空洞率、保溫砌塊的一次切割成型;
2、與切坯機配合使用,代替切條機;
3、與倒角配合使用,切割鋪地磚。
適合中大型、硬塑半硬塑生產,實現無人或人工操作
結構特點:
雙向出坯,可同時滿足兩臺碼坯機工作,效率高
工作行程大,單、雙條均可適應
切坯速度、行程無極可調,適應各類磚型
功能:

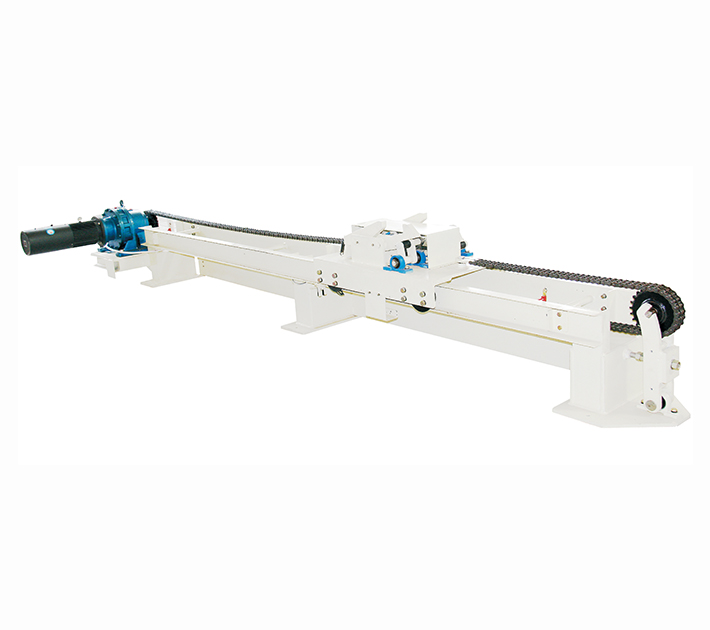

用于制磚行業自動碼坯時窯車、干燥車的自動、定量進給和后退,也可以用于其他軌道車輛的位置精確定位、往復運動。
優勢:
能實現窯車的雙向、精確運動。
減少機械碼坯時窯車換車時間。
工作原理:
空窯車位于等待位置,步進機傳感器直接或間接檢測到窯車,卡指動力源驅動卡指動作,卡住窯車的一部位,爬車動力源在指令下通過爬車拉動窯車駛向第一個碼坯位置,并依次在多個碼坯位置往復移動和停留。

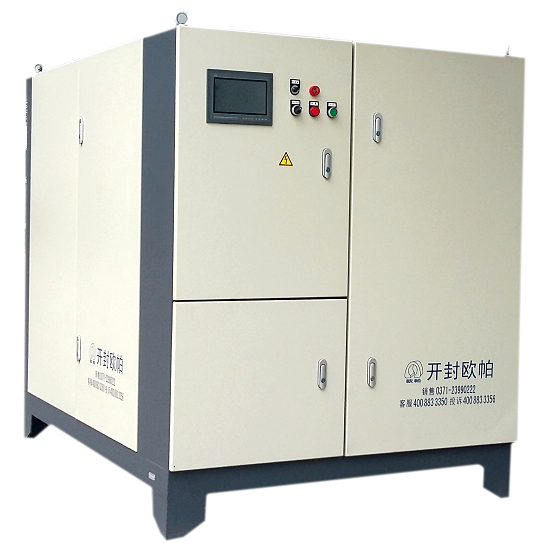

主機增產穩速控制器
產品優勢:
1、擠出速度穩定,無瞬時超速;
2、緩啟動、緩加速,無啟動沖擊,延長主機傳動軸、變速箱壽命。
3、后道工序勻速穩定,故障率降低;
4、平均產能提高5%-15%
產品參數:
控速范圍:10m/min-40m/min
調頻區間:10-60HZ
控制功率:220-450kw
控速精度:±10%

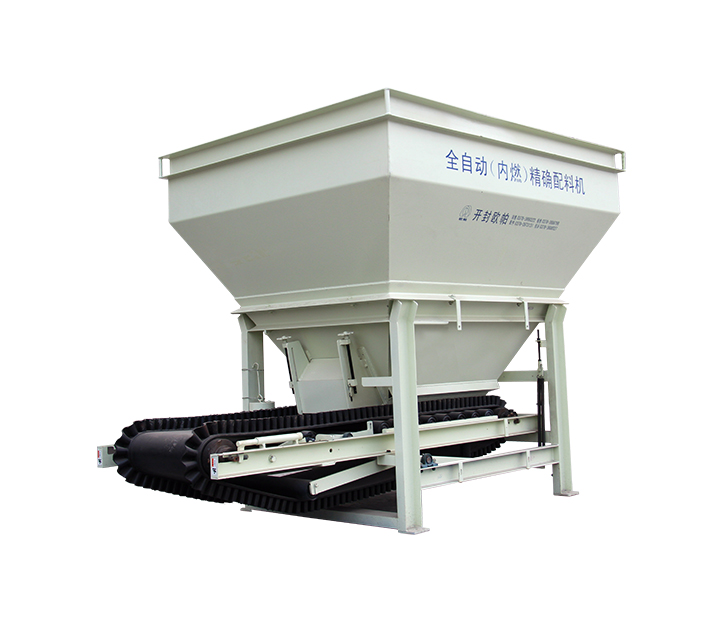

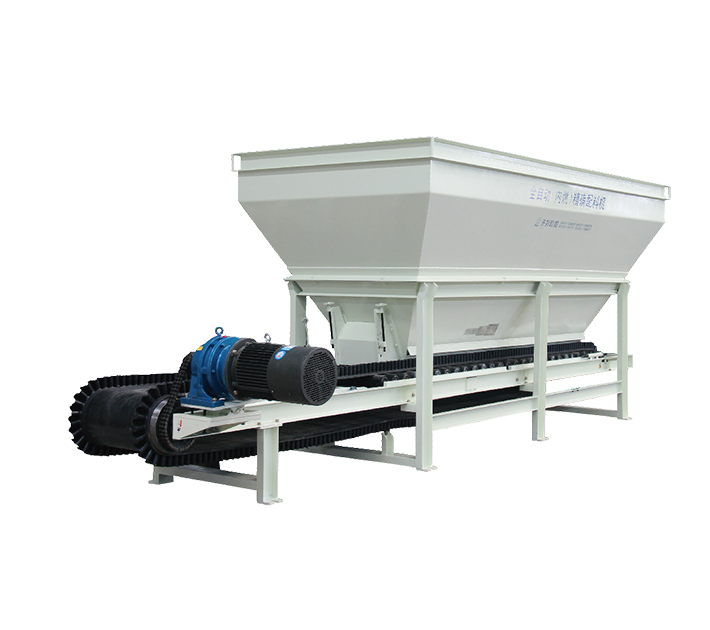

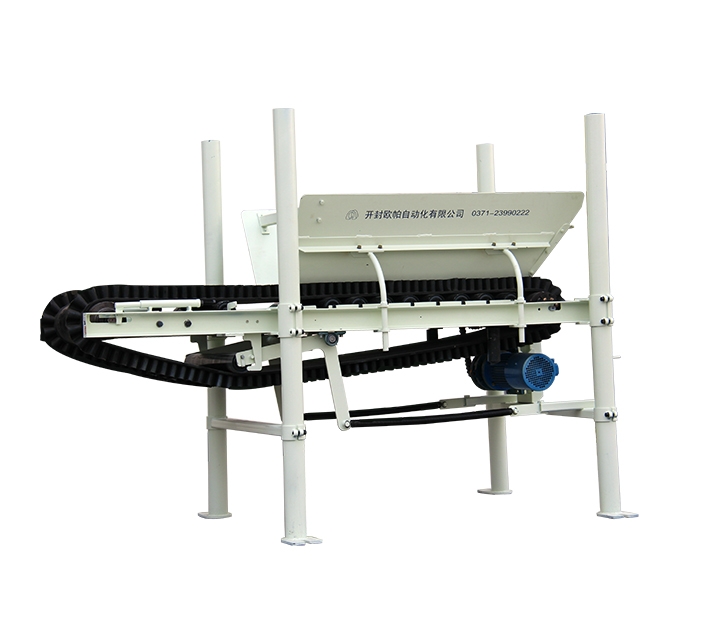

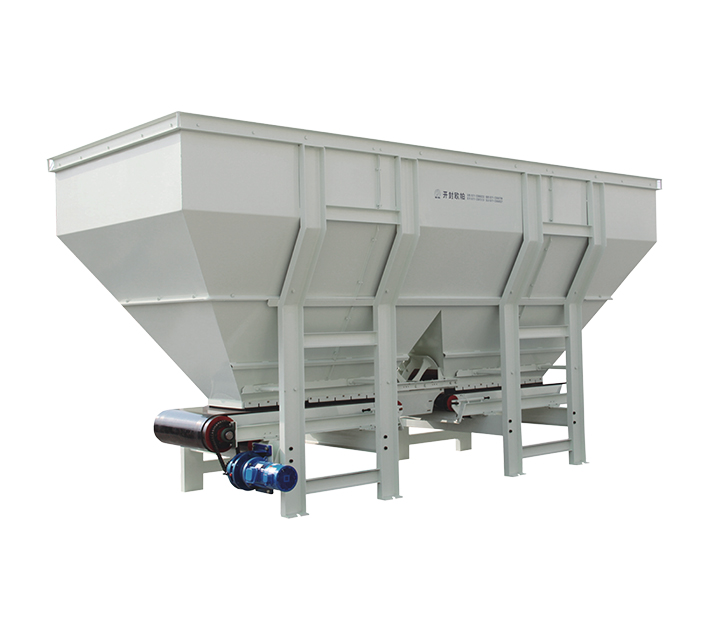

10m3配料機(PZW3)
產品特點:
自動調速,配料精準; 儲料量大,可減少上料次數,降低缺料停機的機率; 適用于主料和輔料添加,大型裝載機上料。
PZW型配料機主要參數對比表
規格:
料倉容積:10m3
持續流量:2-90 m3/h
上料口尺寸:3880×1630mm
上料口高度:2100mm
電機功率:5.5KW
工作原理:
在主料(土料)輸送機端頭或輸送皮帶下安裝計量稱,隨時檢測土料流量,流量信號傳送到微電腦控制器,控制器按照預先設置的比例和土料流量計算出輔料(或水)的用量,控制配料機(配水機),將配料添加到皮帶上或攪拌機里。即土料來的多,輔料加的多,土料來的少,輔料加的少。
產品優勢:
速度自動調節,自動跟蹤,全過程配比精準
智能化系統,配料比例直觀,調節方便,容易操作
自動控制,節省人工
上料靈活,輸送帶、裝載機均可
產品品種齊全、系列完善,安裝簡便
產品設計模塊化、可優化組合,可依現場情況定制
3m3配料機(PZW1)
規格:
料倉容積:3m3
持續流量:1-50 m3/h
上料口尺寸:2030×1630mm
上料口高度:2000mm
電機功率:1.5KW
工作原理:
在主料(土料)輸送機端頭或輸送皮帶下安裝計量稱,隨時檢測土料流量,流量信號傳送到微電腦控制器,控制器按照預先設置的比例和土料流量計算出輔料(或水)的用量,控制配料機(配水機),將配料添加到皮帶上或攪拌機里。即土料來的多,輔料加的多,土料來的少,輔料加的少。
產品優勢:
速度自動調節,自動跟蹤,全過程配比精準
智能化系統,配料比例直觀,調節方便,容易操作
自動控制,節省人工
上料靈活,輸送帶、裝載機均可
產品品種齊全、系列完善,安裝簡便
產品設計模塊化、可優化組合,可依現場情況定制

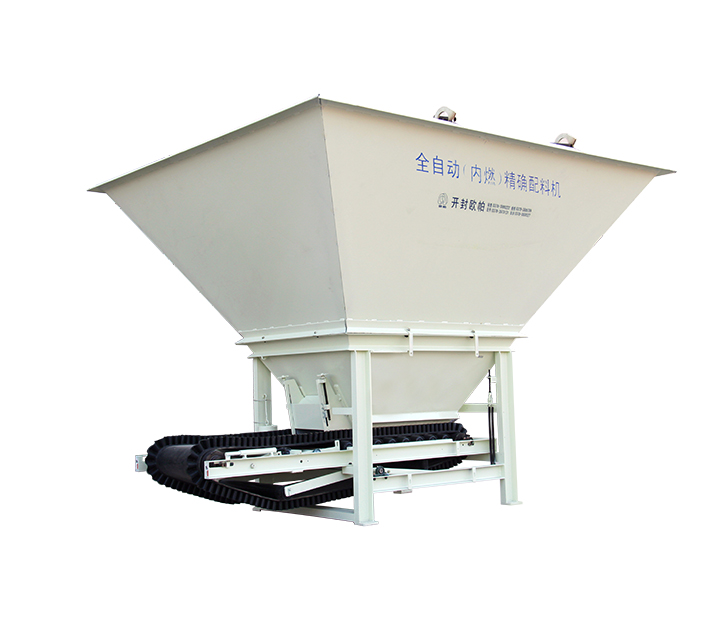

7m3配料機(PZW2)
規格:
料倉容積:7m3
持續流量:1.5-70 m3/h
上料口尺寸:3100×2700mm
上料口高度:2400mm
電機功率:2.2KW
工作原理:
在主料(土料)輸送機端頭或輸送皮帶下安裝計量稱,隨時檢測土料流量,流量信號傳送到微電腦控制器,控制器按照預先設置的比例和土料流量計算出輔料(或水)的用量,控制配料機(配水機),將配料添加到皮帶上或攪拌機里。即土料來的多,輔料加的多,土料來的少,輔料加的少。
產品優勢:
速度自動調節,自動跟蹤,全過程配比精準
智能化系統,配料比例直觀,調節方便,容易操作
自動控制,節省人工
上料靈活,輸送帶、裝載機均可
產品品種齊全、系列完善,安裝簡便
產品設計模塊化、可優化組合,可依現場情況定制

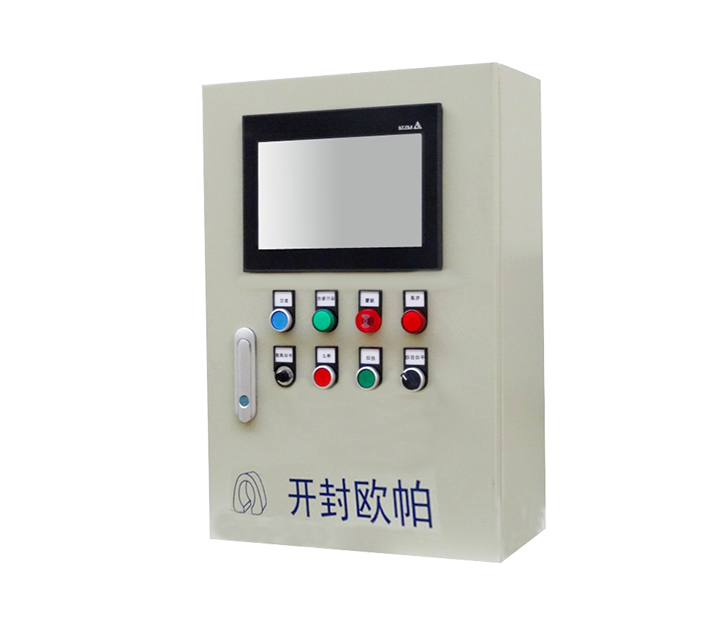

特點:
安裝簡單、出水及時準確,同步配水,響應快
操作簡便,可配合多種計量秤使用
降低配水過多造成燃料浪費
手動自動均可工作,適應性強
規格:
流量:0.5-8m3/h
輸送管直徑:Ф40
儲水量:1噸
嵌入式計量秤體(PZA1 PZA2)
產品特點:
安裝簡便,場地適應性強
工作穩定可靠,故障率低、易檢修
規格:
PZA1:
適應帶速:0.5-2m/s
適應帶寬:500-650mm
安裝空間:650mm×2600mm
PZA2:
適應帶速:0.5-2m/s
適應帶寬:650-800mm
安裝空間:800mm×2600mm
多功能供料機(PGA1)
結構特點:
超大容量,變頻調速,低功耗,供料連續穩定,無間斷;另配合計量秤可用于配料。
規格:
料倉容積:20m3
供料流量:10-100 m3/h
料倉上口尺寸:5900×2200mm
上料高度:3200mm
電機功率:4.4KW

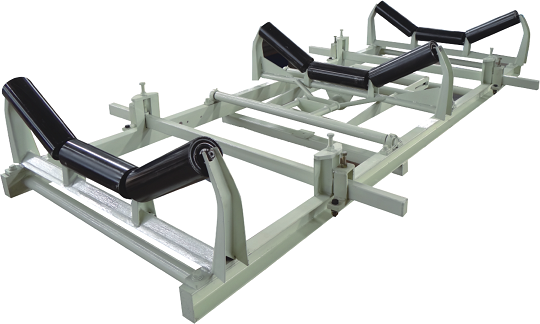

獨立式皮帶計量秤體(PZB1)
產品特點:
獨立稱重
抗投料沖擊
速度無級可調
運行穩定,精度高
規格:
額定送料量:150m3/h
額定帶速:43m/min
電機功率:1.5Kw

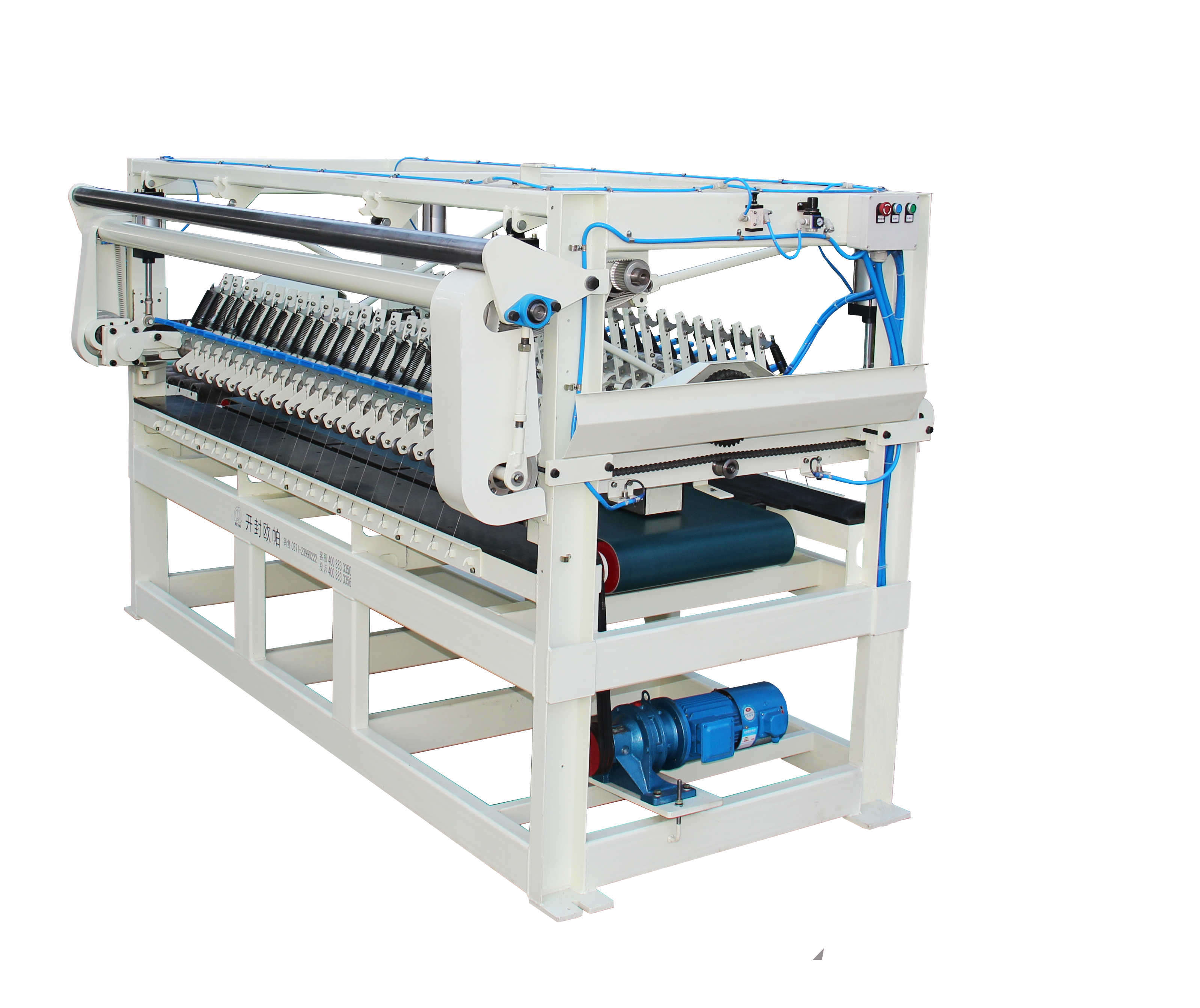

可剔檢翻坯整理機(ZLA1)
具有翻坯、疊坯、分條功能,用于空心磚豎直碼放。
高效率 最高KP1多孔磚248塊/分鐘。
高級功能
允許人工將不合格一塊或多塊磚坯在連續工作時翻坯前剔除,智能程序瞬間響應并判斷,調整動作,保證完整工作。
推坯機
將坯組準確推至布坯機
碼坯用分坯機
型號 FPA1
用在切坯機前,配合整理機,將切后的磚坯分離,以便剔檢和翻坯
